عیب یابی پکیج ایران رادیاتور

عیب یابی پکیج ایران رادیاتور را می توان به دو دسته تقسیم کرد :

۱_عیب یابی با ارور خوانی

۲_عیب یابی از روی نحوه عملکرد

قبلاً به موضوع رفع عیب با خواندن ارور ها پرداخته ایم

پکیج ایران رادیاتور ارور ها را با چراغ های ۳۰ تا ۸۰ نشان می دهد .

فقط در یکی از مدلهای یعنی مدل ( L ) ارورها بر روی نمایشگر نشان داده می شود .

اگر یک یا سه چراغ پکیج تند تند چشمک بزند ، از طریق لینک زیر رفع عیب از طریق ارور خوانی را دنبال کنید

ارور ها پکیج ایران رادیاتور

زمانی که آب گرم پکیج باز باشد ، چراغ هایش دوتا دوتا رقص نور میکند .

زمانی که پکیج ایران رادیاتور در حالت گرمایش رادیاتور قرار بگیرد ، چراغ ها میزان دمای آب داخل مدار را نشان میدهد .

عیب یابی پکیج ایران رادیاتور

مشاهده کنید که پکیج در کدام حالت ( آبگرم یا گرمایش ) به درستی کار نمی کند .

دو مورد زیر برای زمانیست که پکیج در حالت گرمایش رادیاتورها درست کار کند ولی

۱_ آبگرم اصلاً گرم نشود ولی رادیاتور ها درست کار کند =>

ممکن است که فلوسوئیچ معیوب شده باشد و یا دچار گرفتگی شده باشد .

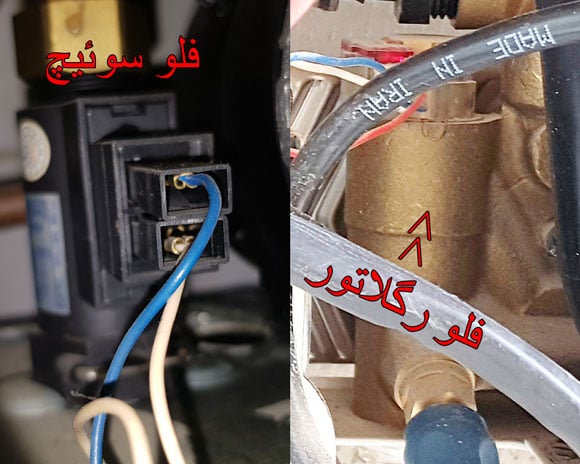

راهکار رفع مشکل ۱ => با پشت پیچ گوشتی به فلوسوئیچ یا فلو رگلاتور ضربه بزنید .

۲_ آبگرم مدام سرد و گرم ‌شود ولی رادیاتور ها درست کار کند =>

ممکن است مبدل ثانویه نیاز به اسید شویی پیدا کرده باشد و یا کیت تعمیر پکیج خراب شده باشد

علت سرد و گرم شدن آب پکیج چیست ؟

راهکار رفع مشکل ۲ => انجام اسید شویی مبدل ثانویه در پکیج تک مبدل و اسید شویی مبدل اصلی در پکیج تک مبدل

عیب یابی پکیج ایران رادیاتور فوری در محل ۰۹۱۷۲۲۶۸۰۰۴

زمانی که آب گرم به درستی کار می‌کند ولی رادیاتورها سرد هستند .

ممکن است فلوسوئیچ پکیج در حالت وصل دائم قرار گرفته باشد ،

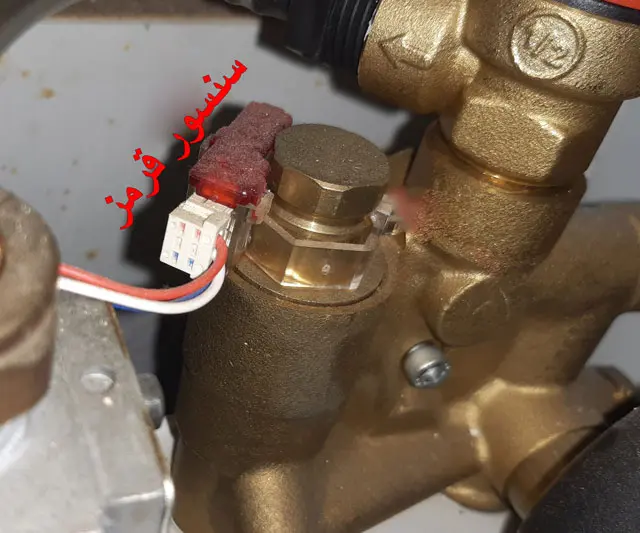

برای تست، یکی از کابل های متصل به فلو سوئیچ را بکشید یا سنسور قرمز را از روی فلو رگلاتور در بیاورید

و ببینید که آیا پکیج در حالت گرمایش شروع به کار می کند .

اگر با اینکار پکیج در حالت گرمایش رادیاتور ها شروع به کار کرد ،

با پشت پیچ گوشتی به فلو سوئیچ یا فلو رگلاتور ضربه بزنید و دوباره سوکت را وصل کنید یا سنسور قرمز را دوباره سرجایش قرار دهید

قطعه فلو سوئیچ وظیفهٔ تشخیص باز شدن آب را دارد و تنها فرق مراحل کارکرد پکیج در حالت گرمایش و حالت آب مصرفی همین قطعه می باشد .

خدمات پکیج ایران رادیاتور

ترتیب عملکرد پکیج در حالت گرمایش رادیاتورها . برای عیب یابی

۱_ درخواست گرمایش به وسیله NTC شوفاژ به برد اعلام می گردد .

۲_ پرشرسوئیچ آب بررسی می گردد که مدار آن بسته باشد . یعنی آب به اندازه ی کافی در مدار وجود داشته باشد .

اگر فشار آب مدار گرمایش بین ۰/۶ تا ۳ بار باشد ، مدار پرشرسویچ آب بسته می شود ، میزان اصولی فشار بار داخل پکیج بین ۱ تا ۲ بار می‌باشد

۳_ شیر برقی تغییر حالت میدهد ، پین شیر برقی حرکت کرده و

سوپاپ کیت تعمیر را فشار میدهد و یا رها میکند ، بستگی دارد که شیر برقی در بلوک چپ باشد یا راست.

آموزش تعمیر پمپ پکیج ایران رادیاتور

۴_ پمپ پکیج شروع به کار میکند .

عیب یابی پکیج از روی ترتیب عملکرد را در مرحله ی ۴ می توانیم برایتان توضیح دهیم ، بدین صورت که

اگر پکیج به مرحله روشن شدن پمپ(مرحله ۴) نرسد ، بدین معناست که یکی از قطعات مراحل قبل کار خود را به درستی انجام نداده است

1. سنسور یا ان تی سی گرمایش معیوب است

۲. پرشر سوئیچ آب خراب است و یا میزان آب داخل مدار پایین است .

و اگر پکیج به مرحله ۴ ، یعنی روشن شدن پمپ برسد نتیجه میگیریم که سنسور و پرشر سالم است .

نکته۱ : در صورت خراب بودن شیر برقی و کیت تعمیر و یا گیرپاژ بودن پمپ ،

پکیج به مرحله روشن شدن پمپ می رسد ولی با روشن شدن شعله پکیج ارور گرمای بیش از حد مبدل می دهد.

چراکه آب گرم شده در مبدل اصلی به درستی به حرکت در نمیاید .

عیب یابی و تعمیر پکیج ایران رادیاتور در کمتر از ۱ ساعت ۰۹۱۷۲۲۶۸۰۰۴

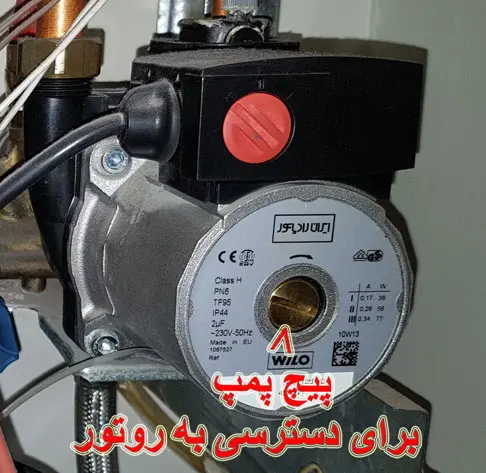

برای رفع گریپاز پمپ باید فشار بار پکیج را صفر برسانید و با پیچ گوشتی دو سو ، پیج روی پمپ را باز کنید ، سپس روتور داخل پمپ را با پیچ گوشتی بچرخانید تا روان شود .

نکته۲ : بعضی از مراحل ۱۳ گانه ،لزوما پیش نیاز مرحله بعد نیستند ،

یعنی اگر قطعهٔ مرحلهٔ مورد نظر کار نکند پکیج به مرحله بعد می رود {مانند شیر برقی(مرحله۳) و جرقه زن(مرحله۸) پمپ (مرحله۴) }

تعمیر فن پکیج

۵_پرشر سوئیچ هوا کنترل میشود که قبل از روشن شدن فن مدار آن باز باشد

( یعنی دو سیم متصل به پرشر هوا نباید به یکدیگر راه بدهند و در صورت تست با مقاومت سنج نباید صدای بوق بدهد )

۶ _ فن پکیج شروع به کار می کند

عیب یابی بهمراه سرویس کامل پکیج ایران رادیاتور میتواند باعث افزایش عمر پکیج شود

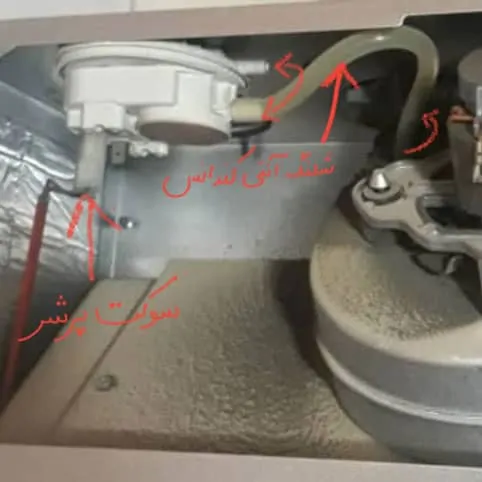

نکته: در صورتی که پمپ پکیج روشن شود ولی پکیج به مرحله فن نمی رسد ، می توان با کشیدن یکی از دو کابل متصل به پرشر سوئیچ هوا عیب را به راحتی پیدا کرد .

اگر با جدا کردن یکی از کابل های متصل به پرشر هوا فن شروع به کار کند

بدین معناست که پرشر هوا خراب است .

ولی اگر با جدا کردن کابل باز هم فن روشن نشود

به این معناست که پرشر سالم است و ایراد از فن و یا برد پکیج می باشد .

در زمان کشیدن کابل های پرشر هوا به خاطر بسپارید که از کدام سوکت کابل را جدا کرده اید .

در هنگام کار دستکش به دست کنید چراکه کابل های متصل به فن پکیج دارای برق ۲۲۰ ولت می باشد .

---

۷_ پرشر سوئیچ هوا بعد از روشن شدن فن کنترل می شود که مدار آن بسته شده باشد .

۸_ جرقه زن شروع به کار میکند .

راهنمایی عیب یابی پکیج ایران رادیاتور

تعمیر جرقه زن پکیج

یک نکته بسیار ساده : اگر از پکیج صدای جرقه شنیدیم قطعات مراحل ۱ تا ۷ سالم هستند ، ( به جز شیر برقی و کیت تعمیر (مرحله ۳) )

۹_ شیر برقی گاز فعال می شود و گاز داخل محفظه احتراق جریان پیدا می کند .

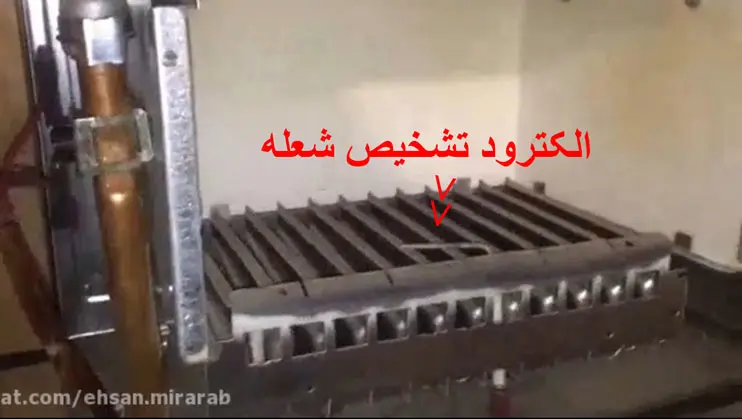

۱۰_ بعد از آنکه احتراق صورت گرفت الکترود

تشخیص شعله وظیفه دارد تا از وجود شعله مطمئن شود ,

همانند عملکرد ترموکوپل در بخاری.

نکته: اگر بعد از ۷ ثانیه الکترود تشخیص شعله داغ نشود و پیام مورد نظر را به برد نفرستد ، شعله قطع میشود .

پس اگر شعله پکیج بعد از ۷ ثانیه قطع شد ،

بدین معناست که الکترود به درستی کار نمی کند ( یا داخل شعله قرار نگرفته و یا اکسید شده است )

راهکار رفع مشکل الکترود تشخیص شعله

در بعضی مواقع این مشکل به دلیل خراب بودن برد پکیج بروز می کند .
